產品概述

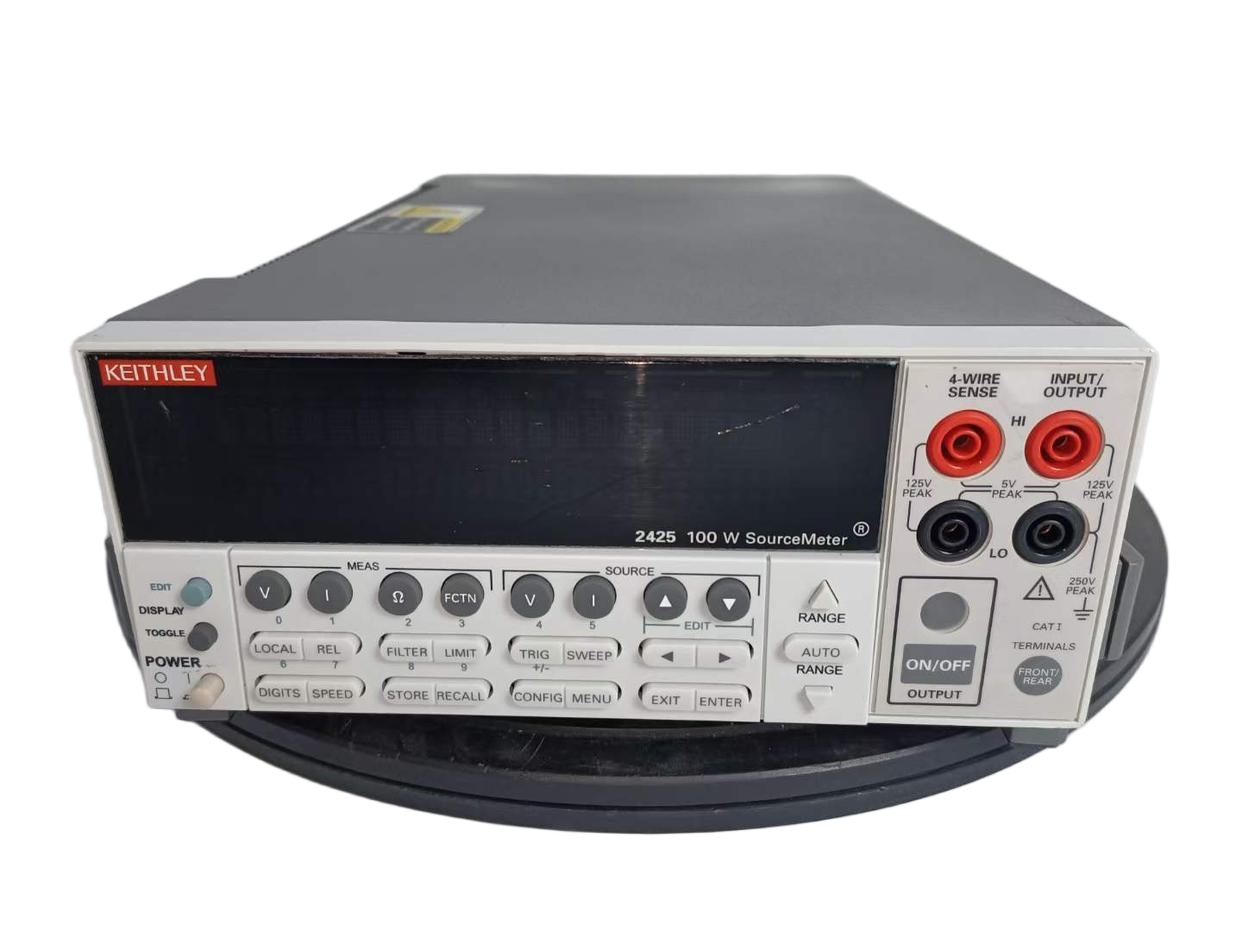

吉時利2425數字源表是集精密電源、電流源、電壓源、電子負載和測量功能于一體的多功能儀器，專為半導體器件測試、材料特性分析和高精度傳感器校準而設計。其核心優勢在于：

• 四象限工作：可同時輸出/吸收電流（正負電壓和電流），模擬真實負載條件。

• 超高精度：電壓分辨率達1μV，電流分辨率達100pA，滿足微安級至安培級全范圍測試需求。

• 脈沖模式：支持最短100μs脈沖寬度，適用于功率器件瞬態特性測試。

核心功能與特點

1. 一體化電源與測量

• 源與測同步：在輸出電流/電壓的同時，實時測量器件的電壓、電流、電阻（無需外接萬用表）。

• 自動量程切換：電壓（0-105V）和電流（10nA-1.05A）全自動量程，避免手動切換誤差。

2. 四象限工作模式

• 象限I/III：源模式（輸出正/負電壓或電流）。

• 象限II/IV：吸模式（吸收電流，模擬電子負載），適用于電池放電、LED老化測試等場景。

3. 高精度與低噪聲

• 電壓精度：±0.05%設定值 + 200μV（高精度模式）。

• 電流精度：±0.05%設定值 + 100nA（1mA量程）。

• 低噪聲設計：<10μV RMS（1Hz-100kHz帶寬），確保小信號測量準確性。

4. 脈沖與掃描功能

• 可編程脈沖：脈寬100μs-10s，支持自定義占空比和上升/下降時間。

• 線性/對數掃描：可對電壓、電流或電阻進行自動掃描（如半導體IV曲線測試）。

5. 自動化與遠程控制

• 支持SCPI指令：通過GPIB/USB/RS-232/LAN遠程控制，兼容LabVIEW、Python等開發環境。

• 觸發同步：硬件觸發輸入/輸出，支持多設備級聯測試。

典型應用場景

• 半導體測試：

• 二極管/晶體管IV特性分析

• MOSFET導通電阻（RDS(on)）測量

• 功率器件瞬態熱阻測試（脈沖模式）

• 新能源與材料：

• 太陽能電池效率與填充因子（FF）測試

• 材料電阻率/霍爾效應測量

• 工業質量控制：

• 高精度傳感器（壓力/溫度）校準

• LED/激光二極管老化測試

技術參數詳表

選件與擴展

• 可選配件：

• 高功率選件（擴展至40W脈沖功率）

• 四線制開爾文測試線（消除引線電阻影響）

• 射頻屏蔽測試夾具（用于低電流噪聲測量）

• 軟件支持：

• 免費提供Keithley KickStart自動化測試軟件

• 兼容第三方分析工具（如MATLAB、Python）

產品優勢

• 實驗室級精度：NIST可溯源校準，長期穩定性優于0.01%/年。

• 工業級可靠性：通過振動/沖擊測試（MIL-STD-810G），適應嚴苛環境。

• 靈活配置：從研發到產線測試，覆蓋全生命周期需求。

操作示例（IV曲線測試）

1. 連接待測器件（如二極管）。

2. 設置掃描參數（如電壓0-5V，步長0.1V）。

3. 啟動自動掃描，儀器同步輸出電壓并測量電流。

4. 通過KickStart軟件直接生成IV曲線圖并導出數據。

如需技術演示或詳細資料，請聯系吉時利授權代理商。
