100 Gbit/s 光模塊評估解決方案-MP2110A 誤碼儀和示波器一體化儀器
隨著網絡服務提供商推出各種新型應用，數據量呈指數增長，100G 光模塊得到大量應用， 為了提高生產效率，節約成本，光模塊制造商正努力尋找價格便宜但可擴展的測試儀器， 能夠支持從 10G 向 25G 或更高速率的平滑升級。 BERTWave MP2110A 針對 100 GbE/25 GbE 光學模塊生產應用設計，將 BERT（誤碼率 測試）和采樣示波器（眼圖模式分析）集成于一體化機箱中。既可提高光模塊的生產效率， 也有助于降低生產成本。
靈活的配置
? 一體化：誤碼分析儀 + 采樣示波器
? 快速測量：誤碼和眼圖同時測量
? 低價格：工業級功能和性能
? 出色的用戶體驗：友好的用戶界面
? 兼容性：兼容 MP2100A/B 命令
? 穩定性：內置穩定的 CPU

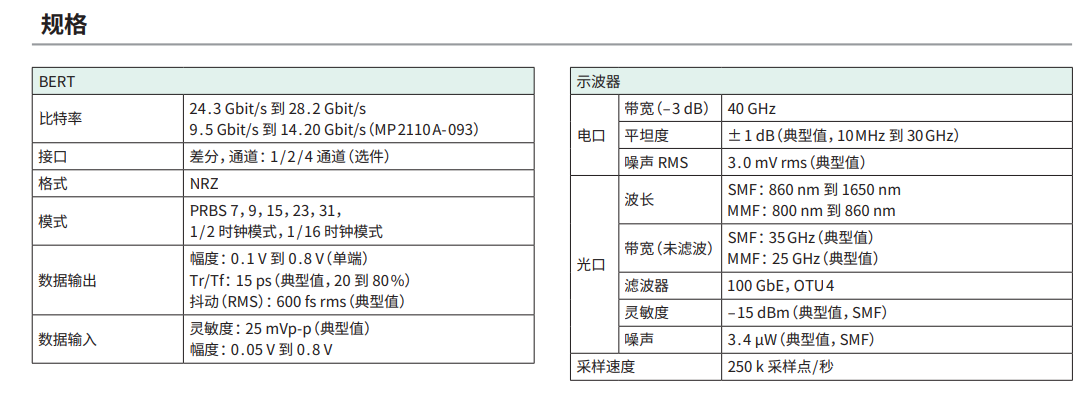

出色的基本功能

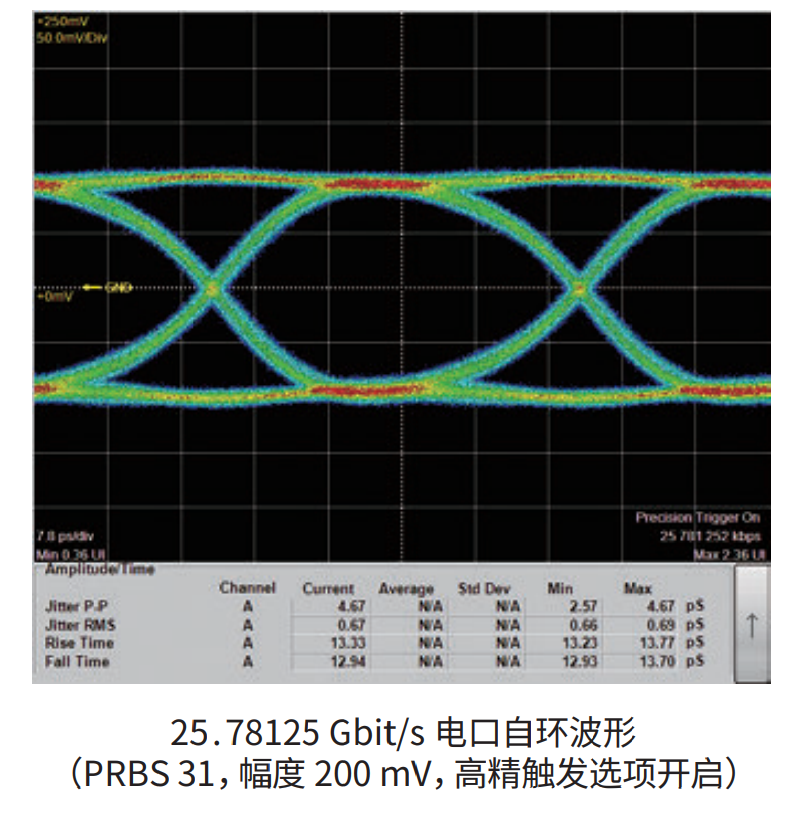

■ 采樣示波器
? 高帶寬 光口：35 GHz（單模），25 GHz（多模） 電口：40 GHz
? 快速采樣（250 k 采樣點/秒）
? 高靈敏度：–15 dBm（典型值，SMF）
? 低噪聲 O/E：3.4 μW（典型值，SMF）
? 高精度觸發選項：200 fs rms（典型值）
■ 4 通道 BERT
? 工作頻率：24.3 Gbit/s 到 28.2 Gbit/s
? 高靈敏度 ED：25 mV（典型值）
? 可選擇的通道數：1/2/4 通道
? PPG：低抖動（600 fs rms，典型值）和低波形失真
目標應用

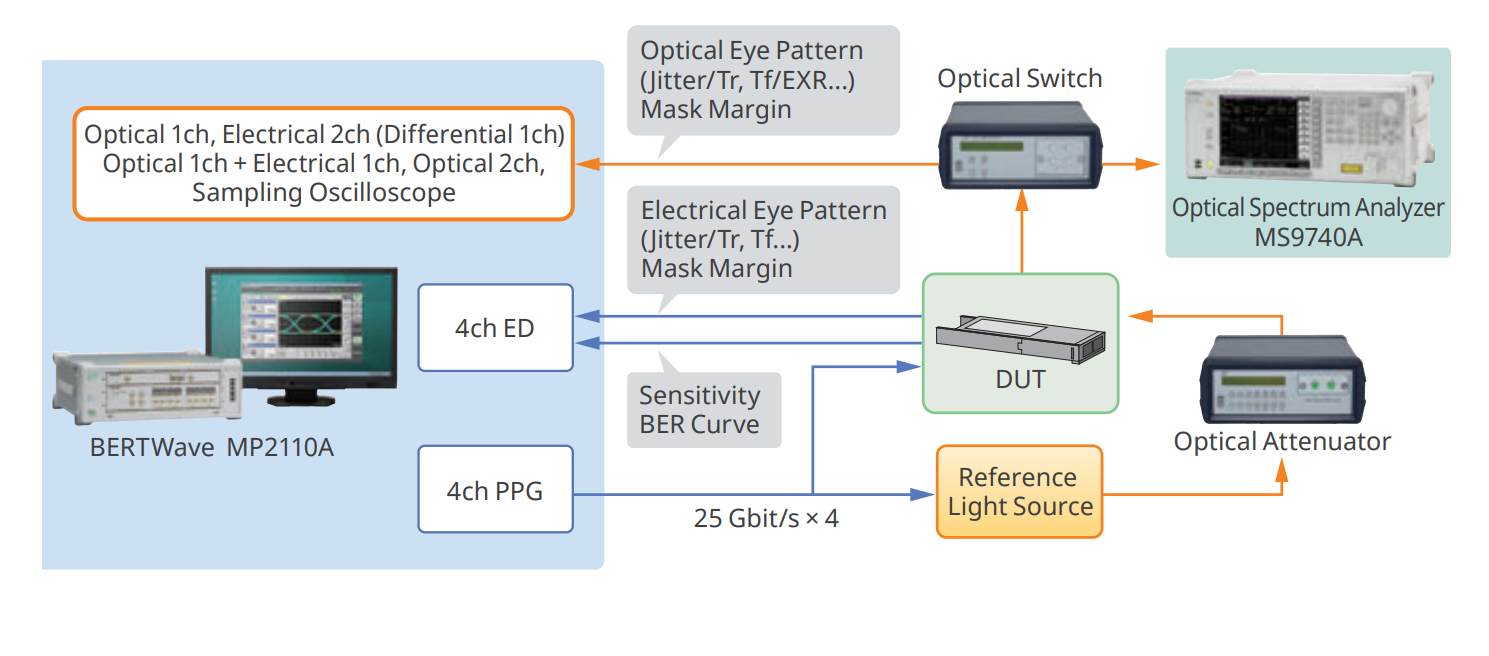

?25G/100G 光學收發器模塊（CFP2/CFP4/QSFP28/SFP28）
?高速光學引擎 ?AOC 和 DAC ?光器件（TOSA/ROSA）
